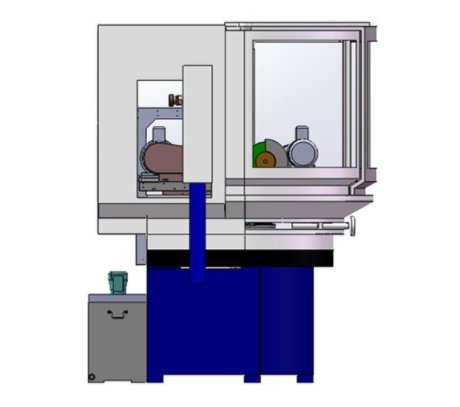

高精度在线测量砂轮修整机

简要描述:自动砂轮修整机配置全封闭外壳,带透明亚克力窗的旋转门,全部打开时有充分开阔的空间装卸砂轮,调整机构位置等,工作时机壳全封闭,磨削灰尘及冷却液得到有效的控制,采用被修整砂轮和修整砂轮的转速差的原理,以碳化硅砂轮的消耗来实现金刚石砂轮或CBN砂轮的修整。

  • 产品型号:WK-120A
  • 厂商性质:生产厂家
  • 更新时间:2021-06-17
  • 访  问  量:242

详细介绍

品牌其他品牌产地国产

自动砂轮修整机产品描述:

本机配备电脑视频测量系统,17寸液晶显示器,放大倍数为10~100倍(可选大倍率高清镜头),光学镜头和调焦系统安装在精密十宁滑台X2-Y2-Z2轴上,用于调焦、工作定位和测量被修整砂轮的几何尺寸。

机床是采用被修整砂轮和修整砂轮的转速差的原理,以碳化硅砂轮的消耗来实现金刚石砂轮或CBN砂轮的修整。





自动砂轮修整机用于金刚石砂轮和CBN砂轮的精密修整,主要用于刀具制造、砂轮制造、芯片制造、电池制造等行业,测量准确。






被修整砂轮主轴安装在一个精密十字滑台上,可以实现×-Y轴的调整;修整砂轮主轴安装在旋转轴A上,并且具备进给Y1轴和横向摆动X1轴,可以针对被修整砂轮旋转、进给和横向摆动。





本设备配置全封闭外壳,带透明亚克力窗的旋转门,全部打开时有充分开阔的空间装卸砂轮,调整机构位置等,工作时机壳全封闭,磨削灰尘及冷却液得到有效的控制。机床运转时,调整金刚石砂轮工作位置及碳化硅砂轮进给均在机床密封外罩外进行,在线检测镜头和调整机构在密封外壳内,通过防护罩测量工件。本机配备磨削液箱,可以在磨削液冷却下磨削砂轮。

自动砂轮修整机主要技术参数:

1、配置工业主机,软件具备测量评估功能;
2、冷却系统30公升水箱,含过滤纸;
3、设备中座采用天然大理;底座采用矿物构件保证高刚性及稳定性;
4、光源:下光源(点光源)、平光源;(防水易更换)
5、金刚石主轴、碳化硅主轴、旋转座轴承用NSK;(P4级)
6、三轴工作台采用交叉滚柱导轨,往复导轨用交叉导轨;
7、X/Y轴,进给Y1轴、旋转A轴具备自动控制和手轮控制功能,自动进给控制精度0.001mm,横向摆动X1轴具备调速功能;
8、旋转座和X 、Y、进给轴做防水措施;
9、其他配置:镜头防护;水冷却系统;增加过滤系统;增加除尘系统;
10、镜头:进口光学镜头(索尼),自动变焦四档(15X、30X、60X、100X)
